400型铜米机

产品介绍

视频展示

铜米机（废电线电缆处理设备）主要用于处理废旧通信电线，汽车电线，电脑线，电话线，家用电器电线等无油污电线，由于分离出来的铜粒像米状，故又被称之为铜米机，是目前再利用废电缆电线的更好的设备。

一、铜米机设备主要用途、原理和适用范围

1、主要用途

该机组针对各种电线电缆，家用电器线，通讯线，电脑线等剥线机不宜加工的废线，大小线不用分类就可以同时破碎，实现各种废线金属和塑料的干式分离回收。具有生产量大，耗电少，分选率高，一次投料，多机协作完成（粉碎、输送上料、吸尘和干式分离），全自动智能控制，只需一人投料即可生产，以及先进的集尘装置。既提高了回收铜的质量，又可将塑料回收再利用，同时解决了环境的污染。

2、工作原理

二种不同密度的物质在风力作用下，经过有一定角度的筛面上作振幅运动产生的偏折，使密度大的铜丝贴着筛面向出铜口前进，密度小的塑料皮飘浮在铜丝上面流向出皮口，从而达到铜塑分离的目的。分离的干净率与单根铜丝的直径成正比，单根直径越粗的铜丝与塑料分离得越干净，单位时间产量也越大，而单根直径越细的铜丝与塑料分离的效果越差。

3、适用范围

各种电线电缆，家用电器线，通讯线，电脑线等剥线机不宜加工的废线。

二、工作条件

电压380V±10%，工频50Hz。

三、机组主要设备组成

铜米机主要由五大部分组成：粉碎机、输送机、除尘器、风机、分选机。

四、机组主要规格及技术参数

1、600型粉碎机功率：30KW

2、除尘风机功率：3+1.5KW

3、产 量：400—500Kg/H

4、加工范围：Φ0.2-Φ20mm

5、电机电压：380V/220V

6、回收率：97%以上

五、设备明细及功率

1、上料输送机 1.1kw

2、铜米机主机30kw

3、破碎机出料机0.37kw

4、气流分选机3kw+2.2kw

5、除尘器 3kw+1.5kw

6、铜端振筛0.37kw

7、塑料端振筛0.37kw

8、磁选输送机0.55kw

备注：本生产线占地面积：15平方设备；全线功率：40.25kw总质量总重3000kg。

六、其它

1、提供设备使用说明书、刀具图、设备外观图、工艺图、电气原理图、外部接线图及安装材料规格数量表，以及易损件清单各 1 套。

2、设备噪声：≤75db

3、设备防护：凡传动、转动部分均配有安全防护装置。

4、整机应无渗油、漏气、漏电现象。

5、该机组不采用直流电机传动，各传动电机的选型及功率大小应合适，在长时间（12小时以上）连续运行过程中，电机发热在许可范围内（机壳不烫手，即机壳温度低于70℃）；

6、各部位限位保护装置齐全且有效；

7、易损件和工具各一套。

产品优势

1、 结构紧凑，外型美观，布局合理，安装方便。

2、 废电线电缆再利用处理设备采用PLC控制，使设备均匀进料，智能化操作，自动报警功能，使操作变得更简便，省心省时省力，保证了设备的稳定运行。

3、 撕碎机采用了高硬度主轴，使破碎机载物时更具有冲击力。它的工作原理采用了撕裂式，由微型刀头和圆柱型刀杆组成，大大降低了易损件（刀具）的投入。

4、 粉碎机、分选设备与集尘设备采用平台组合式，使设备便于移动及运输，增加了设备的灵活性。

5、 粉碎机转子采用交替式刀轴，使粉碎机生产效率更高，噪音更低，运转更稳定。

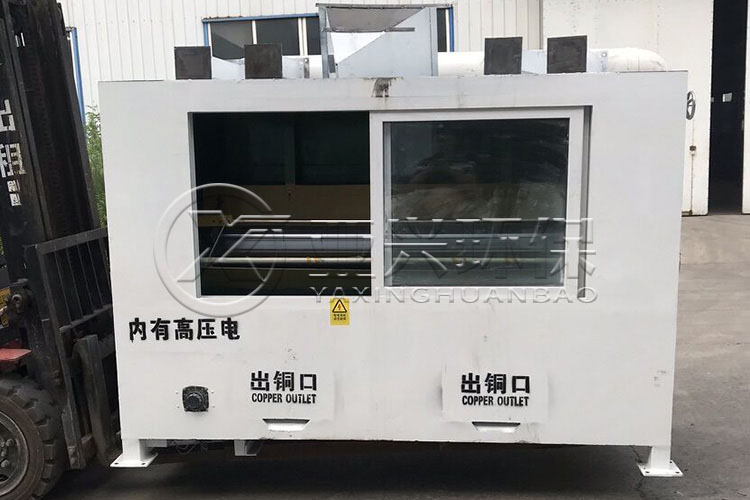

6、废电线电缆再利用处理设备采用气流分选设备与高压静电设备相结合，使分选率高达99%以上。

7、回料系统使半成品进行二次粉碎，保证了金属与非金属的完全分离。

8、布袋集尘设备有效控制粉尘溢出，除尘效率高达99%。完全符合环保要求。无二次污染。

9、 易损件刀片和筛网均采用特殊耐磨高韧性合金材质，提高了使用寿命，降低了生产成本。

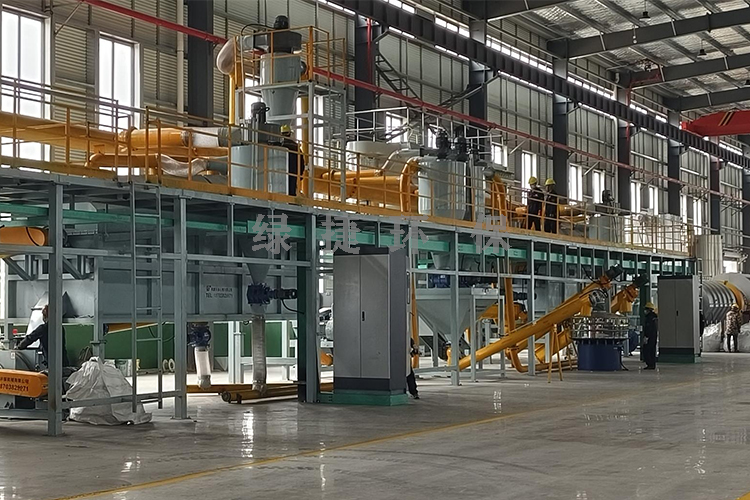

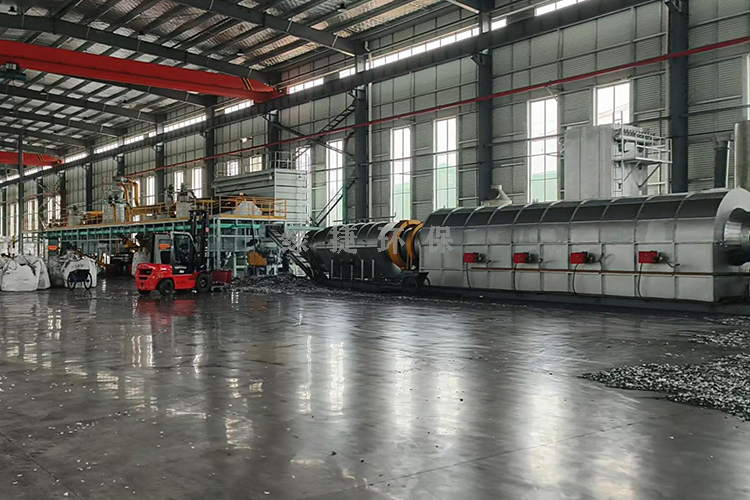

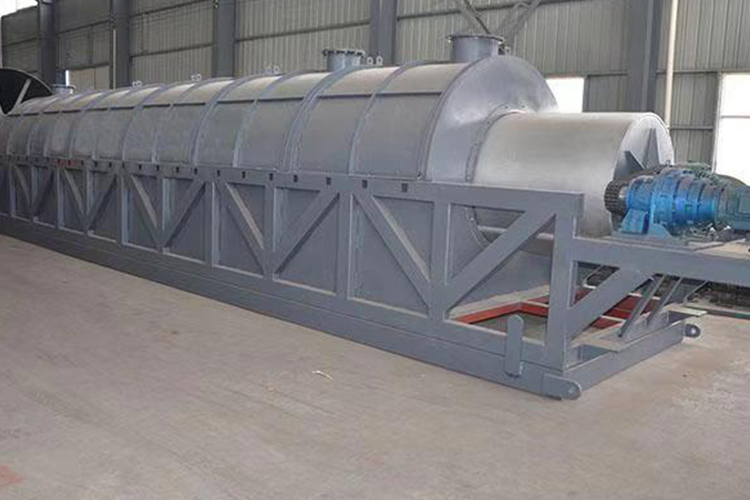

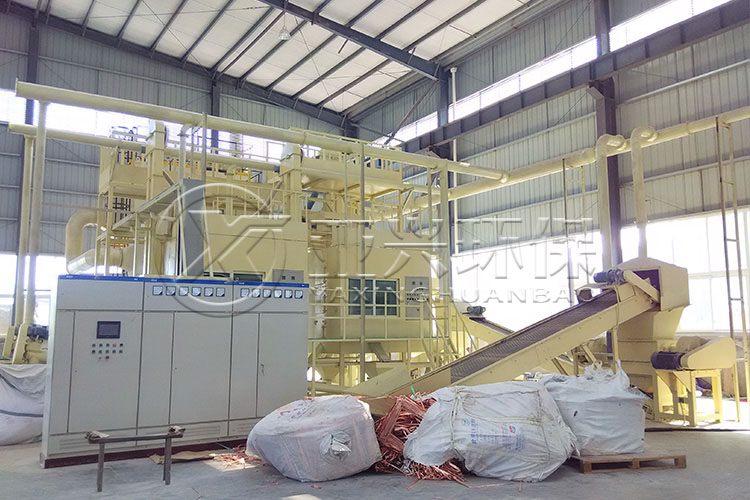

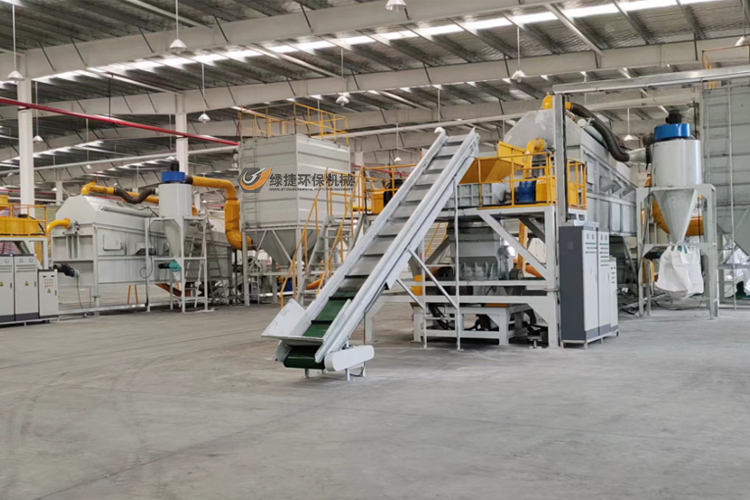

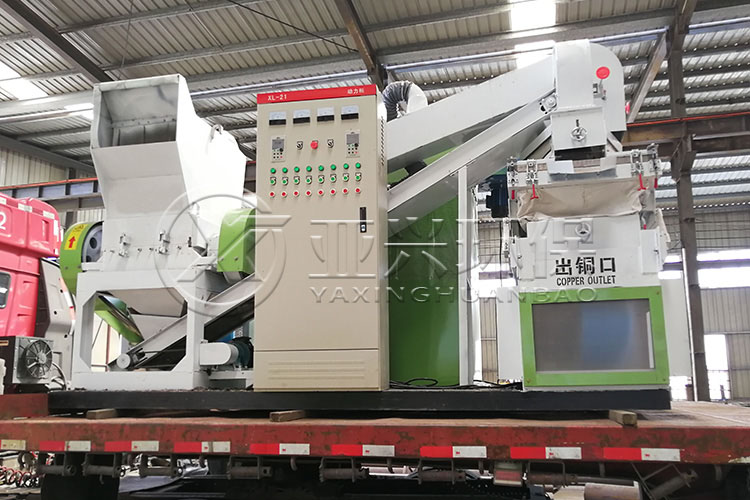

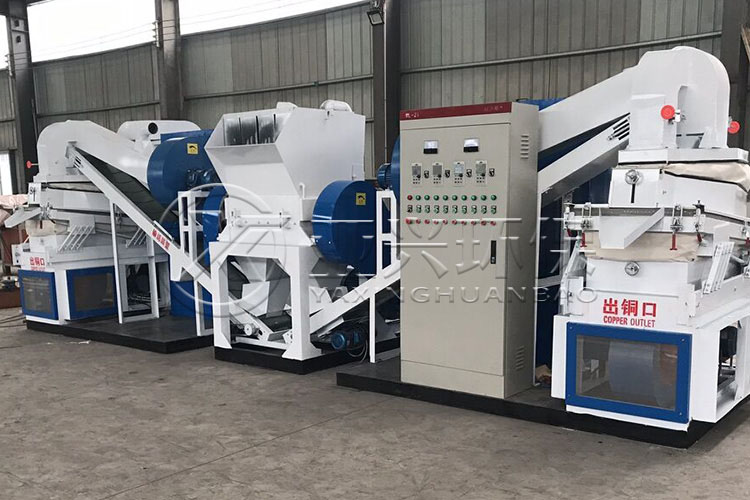

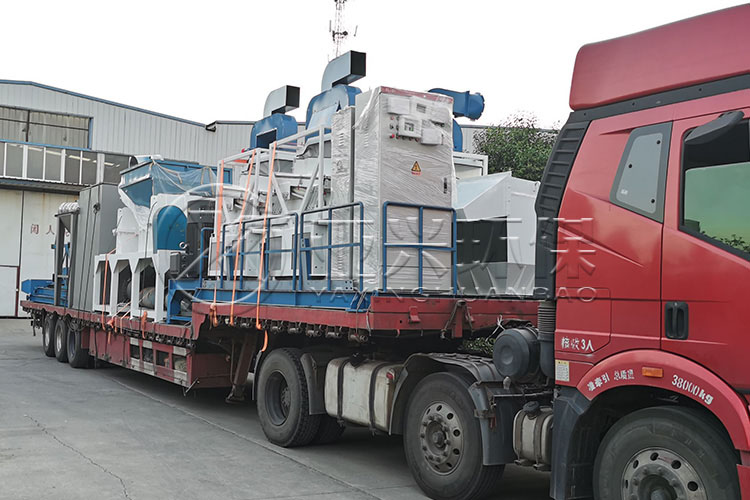

图片实拍

工作原理

铜米机（废电线电缆处理设备）：破采用撕碎机，将物料破碎成3cm左右长短，再经过二破机剪切式粉碎，再由高精度气流分选进行分选，得到塑料和铜，未分干净的塑料再经过静电分选机的分选，以确保铜的再利用率。该设备结构新型、独特，生产量大，耗电少。分选率高，一次投料，多机协作完成。全线由PLC控制。又能提高再利用铜的质量，并可将塑料再利用利用，同时避免环境污染问题。

技术参数

加工范围	Processing diameter	Φ0.2-Φ30mm
主机器尺寸	Overall dimension(LXWXH)	400cm*450cm*230cm
机器重量	Machine weight	3500kg
电机电压	Motor voltage	380V/220V
产量/小时	Output/hour	400-500
电机功率	Motor Power	43.74KW
